產品描述

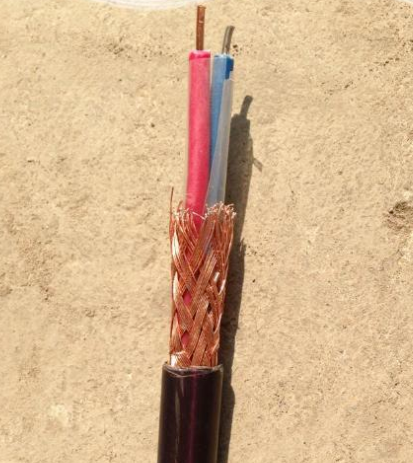

K型補償電纜
1.產品名稱:K型補償電纜
2.產品用途:熱電偶用補償導線是在一定范圍內（包括常溫）具有與所匹配的熱電偶的熱 電勢值的標準值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償熱電偶連接處溫度變化的誤差。
3.熱電動勢、允差及往復電阻:
熱電偶分度號 | 補償導線型號 | 熱電勢及允差 | 熱電偶測量端溫度（℃） | ||||||||
100℃ | 200℃ | ||||||||||
熱電勢 | 允差 | 熱電勢 | 允差 | ||||||||
普通級 | 精密級 | 普通級 | 精密級 | ||||||||
S或R | SC或RC | 645 | ±60(±5℃) | ±30（±2.5℃) | 1440 | ±60（±5 | - | 1000 | |||
K | KCA | 4095 | ±100(±2.5℃) | ±60（±1.5℃) | 8137 | ±100（±2.5℃) | ±60（±1.5℃) | 1000 | |||
KCB | 4095 | ±100±(2.5℃) | ±60（±1.5℃) | - | - | - | 900 | ||||
KX | 4095 | ±100(±2.5℃) | ±60（±1.5℃) | 8137 | ±100（±2.5℃) | ±60（±1.5℃) | 900 | ||||
N | NC | 2774 | ±100(±2.5℃) | ±60（±1.5℃) | 5912 | ±100（±2.5℃) | ±60（±1.5℃ | 900 | |||
NX | 2774 | ±100(±2.5℃) | ±60（±1.5℃) | 5912 | ±100（±2.5) | ±60（±1.5℃) | 900 | ||||
E | EX | 6317 | ±200(±2.5℃) | ±120（±1.5℃) | 13419 | ±200（±2.5℃) | ±100（±1.5℃) | 500 | |||
J | JX | 5268 | ±140(±2.5℃) | ±85（±1.5℃) | 10777 | ±140（±2.5℃) | ±85（±1.5℃) | 500 | |||
T | TX | 4277 | ±60(±2.5℃) | ±30（±0.5℃) | 9286 | ±90（±1.5℃) | ±48（±0.8℃) | 300 | |||
4.結構尺寸:
補償導線、補償電纜參考外徑
類別 | 對數 | 0.5mm2 | 1.0 mm2 | 1.5 mm2 | 2.5 mm2 | ||||
1/0.80 | 7/0.30 | 1/1.13 | 7/0.43 | -/0.38 | 7/0.52 | 1/1.78 | 19/0.41 | ||
一般用 | 1~12 | 8.0~31.0 | 8.5~32.5 | 9.0~35.0 | 9.5~37.0 | 10.0~39.5 | 10.5~41.5 | 11.0~45.0 | 11.0~46.5 |
