高溫補償導線KC-HA-GGP-1*2*1.0
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

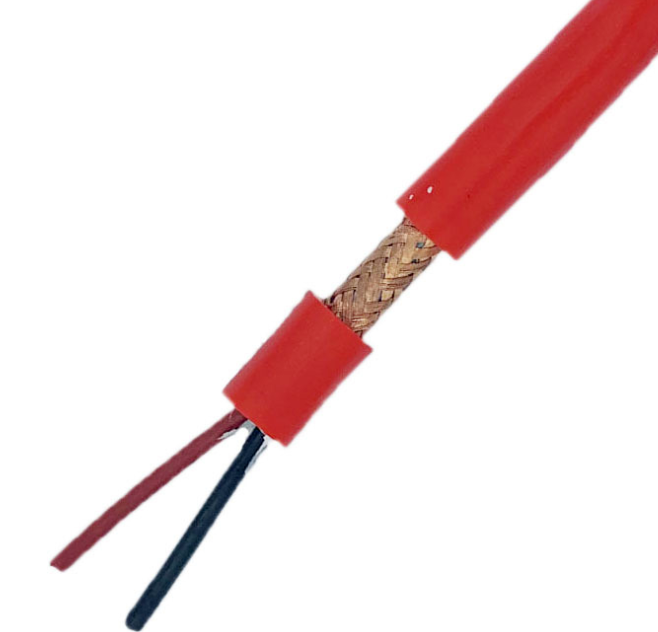

高溫補償導線KC-HA-GGP-1*2*1.0
執行標準：高溫補償導線KC-HA-GGP-1*2*1.0執行GB/T4989~94標準（等效采用IEC584—3:1989標準）。
高溫補償導線KC-HA-GGP-1*2*1.0產品特點及用途
分度號為S、K、E、T、J、N型熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，以提高測溫精度。產品選用優質聚全氟乙丙烯、硅橡膠絕緣，并采用擠出設備新工藝流水生產線，本類產品按絕緣和護套的特性，具有耐火、耐高、低溫、耐腐蝕、耐老化、耐電暈電弧等特性和使用壽命長之特點。
工作溫度：
普通級：Z高135℃~-20℃
耐熱級：Z高275℃~-60℃
耐火級：Z高550℃~-60℃
安裝敷設時允許小彎曲半徑：
1、硅橡膠絕緣和護套
平行式：不小于補償導線厚度的4倍
對絞式：不小于補償導線外徑的4倍
1、 氟塑料絕緣和硅橡膠護套：
平行式：不小于補償導線厚度的10倍
對絞式：不小于補償導線外徑的10倍
3、無鎧裝層的補償電纜不小于電纜外徑的6倍，有鎧裝層的補償電纜不小于電纜外徑的12倍交貨長度
電纜的交貨長度應不小于100米，允許長度不小于20米的短段電纜交貨，其數量不超過交貨長度的10%，也可根據雙方協議以任何長度的電纜交貨。
基本型號及名稱
型號 | 產品名稱 |
KC—HA—GGP | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型銅絲總屏蔽電纜 |
KC—HA—GPGPP | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型銅絲分、總屏蔽電纜 |
KC—HA—GGP1 | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型鍍錫銅絲總屏蔽電纜 |
KC—HA—GP1GP1 | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型鍍錫銅絲分、總屏蔽電纜 |
KC—HA—GGP3 | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型鋁/塑復合膜總屏蔽電纜 |
KC—HA—GP1GP3 | 硅橡膠絕緣和護套溫度用精密級K 分度號用補償型鍍錫銅絲分鋁塑復合膜總屏蔽電纜 |
KC—HA—F46GP | F46絕緣硅橡膠護套溫度用精密級K分度號用補償型補償屏蔽電纜 |
KC—HA—F46PGP | F46絕緣硅橡膠護套溫度用精密級K分度號用補償型銅絲分、總屏蔽電纜 |
KC—HA—F46GP1 | F46絕緣硅橡膠護套溫度用精密級K分度號用補償型鍍錫銅絲總屏蔽電纜 |
KC—HA—F46P1GP1 | F46絕緣硅橡膠護套溫度用精密級K分度號用補償型鍍錫銅絲分、總屏蔽電纜 |
KC—HA—F46GP3 | F46絕緣和硅橡膠護套溫度用精密級K 分度號用補償型鋁/塑復合膜總屏蔽電纜 |
KC—HA—F46P1GP3 | F46絕緣和硅橡膠護套溫度用精密級K 分度號用補償型鍍錫銅絲分鋁/塑復合膜總屏蔽電纜 |
IA—KX—HA—YF46GP2 | F46絕緣和硅橡膠護套對絞式銅帶總屏蔽本安用耐熱精密級K分度號用延長型補償電纜 |
注：其它型號補償電纜EX、GC、BC、NC、TX、JX、只需改寫型號的項，如：EX—HA—F46GP、
IA—SC—GB—YGGP2等。
代號及含義
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
型號 | SC | 配用S分度號熱電偶延長型補償導線 | 耐熱等級 | 70 | Z高使用溫度70℃ |
RC | 配用R分度號熱電偶延長型補償導線 | 105 | Z高使用溫度105℃ | ||
KCA | 配用K分度號熱電偶延長型補償導線 | 200 | Z高使用溫度200℃ | ||
KCB | 275 | Z高使用溫度275℃ | |||
KX | 配用K分度號熱電偶延長型補償導線 | 絕緣材料 | G | 硅橡膠 | |
NC | 配用N分度號熱電偶延長型補償導線 | F46 | 聚全氟乙丙烯FEP | ||
NX | 配用N分度號熱電偶延長型補償導線 | 護套材料 | G | 硅橡膠 | |
JX | 配用J分度號熱電偶延長型補償導線 | 屏蔽材料 | / | 無屏蔽可省略 | |
TX | 配用T分度號熱電偶延長型補償導線 | P | 銅絲編織 | ||
EX | 配用K分度號熱電偶延長型補償導線 | P1 | 鍍錫銅絲編織 | ||
ZR | 阻燃電纜 | P2 | 銅帶/銅塑復合帶 | ||
Ia | 本安電纜 | P3 | 鋁/塑復合帶 | ||
規格 | 2×導體截面(mm2) | 導體種類 | A | 單股導體 | |
結構形式 | / Y | 平行式(不表示) 對絞式 | B | 多股絞合導體 |
補償導線使用分類及等級標志
使用分類 | 精度等級及標志 | 護套顏色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | B(或省略) | A(或S) | 黑色 | 灰色 |
耐熱用 | H | B(或省略) | A(或S) | 黑色 | ****** |
延長型與補償型電纜特性比較
類型 | 特性 | 優點 | 缺點 |
延長型 （KX、EX、JX、TX） | 合金絲線芯的名義化學成分與熱電動熱值與配用熱電偶偶絲相同 | 1、 在寬的溫度范圍內保證高精度。 2、 選擇適當?shù)慕^緣材料，可擴大溫度范圍。 | 材料價格較貴 |
補償型 （BC、RC、SC、KC） | 合金絲線芯的名義化學成分與配用熱電偶偶絲不同，單其熱電動熱在0~100℃或0~200℃時與配用熱電動勢值相同 | 1、 價格便宜。 2、 在較窄的使用溫度適當選擇材料，能得到與延長型同等程度的高精度 | 較寬的溫度范圍內不能保證較少的誤差。 |
主要技術指標：型號、合金材料和絕緣顏色
序號 | 補償導線合金絲名稱 | 補償導線型號 | 配電熱電偶 | 熱電偶分度號 | 絕緣層顏色 | ||
正級 | 負級 | 正級 | 負級 | ||||
1 | 銅 | 銅鎳0.6 | SC或PC | 鉑銠10—鉑熱電偶 鉑銠13—鉑熱電偶 | S或R | 紅 | 綠 |
2 | 鐵 | 銅鎳22 | KCA | 鎳鉻—鎳硅熱電偶 | K | 紅 | 藍 |
3 | 銅 | 銅鎳40 | KCB | 紅 | 藍 | ||
4 | 鎳鉻10 | 鎳硅13 | KX | 紅 | 黑 | ||
5 | 鐵 | 銅鎳18 | NC | 鎳鉻硅—鎳硅熱電偶 | N | 紅 | 灰 |
6 | 鎳鉻14硅 | 鎳硅 | NX | 紅 | 灰 | ||
7 | 鎳鉻10 | 銅鎳45 | EX | 鎳鉻—鎳硅熱電偶 | E | 紅 | 棕 |
8 | 鐵 | 銅鎳45 | JX | 鐵—銅鎳熱電偶 | J | 紅 | 紫 |
9 | 銅 | 銅鎳45 | TX | 鐵—銅鎳 | T | 紅 | 白 |
