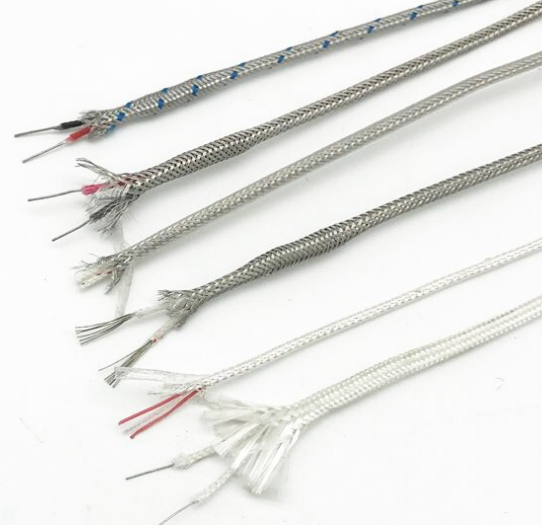

高溫補償導線WC5/26-2*2.5
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、適用范圍
高溫補償導線WC5/26-2*2.5具有較好的耐高溫性能，可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點，可有效的保證熱電偶與儀表之間的連接和傳輸信號。氟塑料耐高溫補償導線現已廣泛應用于電力、冶金、石油、化工等測溫領域。
二、氟塑料耐高溫補償導線執行標準：高溫補償導線WC5/26-2*2.5執行GB/T4989-94
型號分度和絕緣著色
型號 | 熱電偶分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA（銅鎳2） | 紅 | 藍 |
KCB | KPCB（銅） | KNCB（銅鎳4） | 紅 | 藍 | ||
KX | KPX（鎳鉻10） | KNX（鎳硅3） | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC（銅鎳18） | 紅 | 灰 |
NX | NPX（鎳硅14硅） | NNX（鎳硅4） | 紅 | 灰 | ||
EX | E | 鎳鉻-銅鎳 | EPX（鎳硅10） | ENX（銅鎳45） | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX（鐵） | JNX（銅鎳45） | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX（銅） | TNX（銅鎳45） | 紅 | 白 |
WC3/25 | WRa3-WRa25 | 鎢錸-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRa5-WRa26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
使用分類及護層顏色
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | ****** |
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號*個字母與熱電偶的分度號相對應；
b）字母“X”表示延伸型補償導線（型別）；
c）字母“C”表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
