產品描述

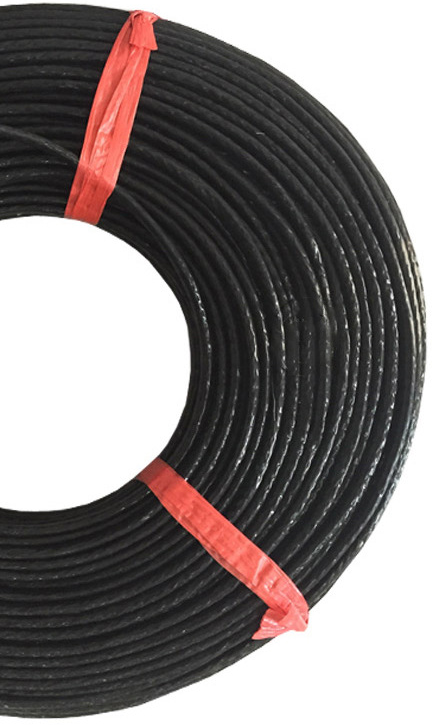

補償導線WDZA-RC-VVP-2*1.5
補償導線WDZA-RC-VVP-2*1.5適用范圍：
補償導線WDZA-RC-VVP-2*1.5主要適用于核電站、地鐵、艦船、高層建筑、圖書館、車站、機場等人流密集、要求安全高的場所。
低煙無鹵熱電偶用補償電纜產品型號與名稱見表1
表1
型 號 | 名稱 | ||
WDZA WDZB WDZC | SC RC KCA KCB KX NX NC EX JX TX | YJY | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃（A、B、C）（S、 R、K、N、E、J、T）型熱電偶用補償電纜 |
YJYP3 | 交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃（A、B、C） （S 、R、K、N、E、J、T）型熱電偶用補償電纜 | ||
YJYP3/23 | 交聯聚乙烯絕緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃（A、B、C） （S、R、K、N、E、J、T）型熱電偶用補償電纜 | ||
低煙無鹵熱電偶用補償電纜規格（見表2）
表2
對數 | 標稱截面mm2 | 線芯結構 | |
1～30 | 0.2 | 0.52 | 7/0.20 |
0.5 | 0.80 | 7/0.30 | |
1.0 | 1.13 | 7/0.43 | |
1.5 | 1.37 | 7/0.52 | |
2.5 | 1.76 | 7/0.41 | |
補償導線與補償電纜分類和等級標志（見表3）
表3
類別 | 標志 | 允差等級及標志 | |
普通級 | 精密級 | ||
一般用 | Ｇ | Ｂ（或省略） | Ａ或Ｓ |
耐熱用 | Ｈ | ||
低煙無鹵熱電偶用補償電纜的溫度范圍、熱電動勢允差及往復電阻（見表4）
表4
型號 | 使用分類 | 電線電纜溫度范圍 | 熱電動勢允差 | 熱電偶測量端溫度℃ | 往復電阻在２０℃長度為１m截面積1mm2不大于Ω | |
精密級 ±uv | 普通級 ±uv | |||||
ＳＣ ＲＣ | Ｇ Ｈ | 0~100 0~200 | 30（2.5℃） - | 60（5.0℃） 60（5.0℃） | 1000 | 0.05 |
ＫＣ | Ｇ Ｈ | 0~100 0~150 | 60（1.5℃） - | 100（2.5℃） 100（5.0℃） | 900 | 0.7 |
ＫＸ | Ｇ Ｈ | -20~100 -40~200 | 60（1.5℃） 60（1.5℃） | 100（2.5℃） 100（2.5℃） | 900 | 1.1 |
ＥＸ | Ｇ Ｈ | -20~100 -40~200 | 120（1.5℃） 120（1.5℃） | 200（2.5℃） 200（2.5℃） | 500 | 1.25 |
ＪＸ | Ｇ Ｈ | -20~100 -40~200 | 85（1.5℃） 85（1.5℃） | 140（2.5℃） 140（2.5℃） | 500 | 0.65 |
ＴＸ | Ｇ Ｈ | -20~100 -40~200 | 30（0.5℃） 48（0.8℃） | 60（1.0℃） 90（1.5℃） | 300 | 0.52 |
注：本表所列允差用微伏表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電偶測量端溫度換算的。
低煙無鹵阻燃熱電偶用補償電纜色別標志（見表5）
表5
絕緣顏色 | 護套顏色 | ||||||||||
型號 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐熱用 | ||
正級 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 普通級 | 精密級 | 普通級 | 精密級 |
負級 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黃 |
