產品描述
低煙無鹵變頻電纜WDZ-HBBPYJVP
一：產品特點及用途
低煙無鹵變頻電纜WDZ-HBBPYJVP適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效電磁干擾，降低變頻電機噪音，系統穩定運行。廣泛用于冶金、電力、石化等行業。
二：產品執行標準：企業標準.阻燃耐火特性試驗執行GB12666-90標準
三：低煙無鹵變頻電纜WDZ-HBBPYJVP使用特性
1． 交流額定電壓：U0/U 0.6/1KV
工作溫度：硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及名稱
表1
型號 | 名稱 |
HBBPYJVP | 交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套變頻器電纜 |
HBBPYJP1 | 交聯聚乙烯絕緣銅絲纏繞屏蔽聚氯乙烯護套變頻器電纜 |
HBBPYJVP1-2 | 交聯聚乙烯絕緣銅絲纏繞銅帶繞包聚氯乙烯護套變頻器用電纜 |
HBBPYJVP2 | 交聯聚乙烯絕緣銅帶繞包屏蔽聚氯乙烯護套變頻器用電纜 |
HBBPYJVP3 | 交聯聚乙烯絕緣鋁（鋁塑）帶（扎紋）縱包屏蔽聚氯乙烯護套變頻器用電纜 |
WDZ-HBBPYJVP | 交聯聚乙烯絕緣銅絲編織屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜 |
WDZ-HBBPYJVP1 | 交聯聚乙烯絕緣銅絲纏繞屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜 |
WDZ-HBBPYJVP1-2 | 交聯聚乙烯絕緣銅絲纏繞銅帶繞包低煙無鹵聚烯烴阻燃護套變頻器用電纜 |
WDZ-HBBPYJVP2 | 交聯聚乙烯絕緣銅絲繞包屏蔽低煙無鹵聚烯烴阻燃護套變頻器用電纜 |
WDZ-HBBPYJVP3 | 交聯聚乙烯絕緣鋁（鋁塑）帶（扎紋）縱包屏蔽聚氯乙烯護套變頻器電纜 |
HBBPGGP-PR | 硅橡膠絕緣硅橡膠護套屏蔽變頻器電纜 |
HBBPFF46-P2R | F46絕緣F46護套屏蔽變頻器電纜 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號名稱和含義
表2
項 目 | 代 號 | 說 明 |
阻燃代號 | / | 非阻燃 (可省略） |
系列代號 | BP | 變頻電纜 |
絕緣材料 | YJ | 交聯聚乙烯絕緣 |
護套材料 | V | 聚氯乙烯護套 |
屏蔽材料 | P | 銅絲或鍍錫銅絲 |
代號 | 代號含義 |
BP | 變頻電力電纜 |
銅導體 | 省略 |
G | 硅橡膠絕緣或護套 |
F | F46絕緣或護套 |
V | 聚氯乙烯絕緣或護套 |
YJ | 交聯聚乙烯絕緣 |
VF | 丁腈護套 |
P(P1) | 銅編織屏蔽(鍍錫編織屏蔽) |
P2 | 銅帶繞包屏蔽 |
P3 | 鋁聚酯復合膜繞包屏蔽 |
PP2 | 銅絲編織銅帶繞包屏蔽 |

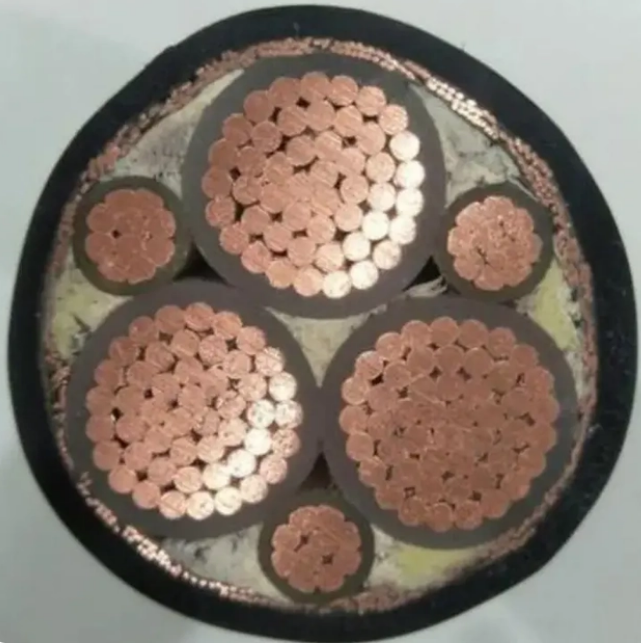

主線芯截面
型號 | 芯數 | 標稱截面mm2 |
全部型號 | 3+3 3+1 1 | 4，6，10，16，25，35，50，70，95， 120，150，185，240 |
