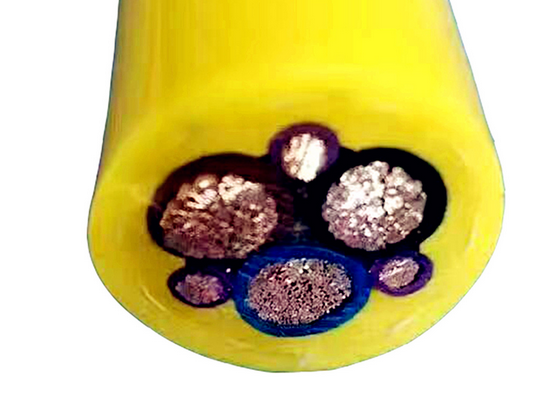

變頻電纜POTOFLEX-PUR3*185+3*35
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
POTOFLEX-PUR變頻軟電纜的屏蔽一般采用總屏蔽， 總屏蔽結構可采用銅絲銅帶組合屏蔽、銅絲編織屏蔽、銅帶屏蔽、銅絲編織銅帶屏蔽等，屏蔽層截面與主線芯截面按一定比例。此結構的屏蔽電纜可抗電磁感應、接地不良和電源線傳導干擾，減小電感，防止感應電動勢過大。屏蔽層既起到抑制電磁波對外發射的作用，又可作為短路電流的通道，能起到中性線芯的保護作用。6/10kV變頻電機電纜，考慮到電纜在使用過程中經常受到徑向外力作用，在電纜屏蔽層外增加鍍鋅鋼帶銷裝層（在屏蔽層和鋼帶銷裝層之間加隔離套）。鋼帶鎧裝主要是作為電纜的徑向機械保護層，同時它也起到附加性總屏蔽作用，特別是鋼帶鎧裝和銅絲、銅帶屏蔽，是采用了兩種不同屏蔽材料，在電磁波屏蔽上起到一定的互補作用，屏蔽效果將更好。
POTOFLEX-PUR變頻軟電纜技術參數表
序號 | 名 稱 | 型號規格 | 外徑近似值 （mm） | 載流量（A） | 絕緣 材料 | 屏蔽 材料 | 護套 材料 | 電容 （PP/m） | 電感 μH/m | 試驗電壓V/5min | 阻抗 MΩ/m | 屏蔽 抑制系數 |
1 | 變頻電纜（多股） | POTOFLEX-PUR 3*185+3*35 | 73.8 | 555 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
2 | 變頻電纜（多股） | POTOFLEX-PUR 3*95+3*15 | 49.7 | 352 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
3 | 變頻電纜（多股） | POTOFLEX-PUR 3*70+3*10 | 45.5 | 315 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
4 | 變頻電纜（多股） | POTOFLEX-PUR 3*35+3*6 | 35.0 | 145 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
5 | 變頻電纜（多股） | POTOFLEX-PUR 3*16+3*2.5 | 26.7 | 100 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
6 | 變頻電纜（多股） | POTOFLEX-PUR 3*6+3*1 | 18.3 | 55 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
7 | 變頻電纜（多股） | POTOFLEX-PUR 3*4+3*0.75 | 14.6 | 45 | 氟塑料 | 銅帶 | 阻燃丁晴 | ≤90 | ≤0.6 | 3500 | ≤100 | ≤0.01 |
