產品描述
電機連接線JG-1*240執行標準JB6213-92

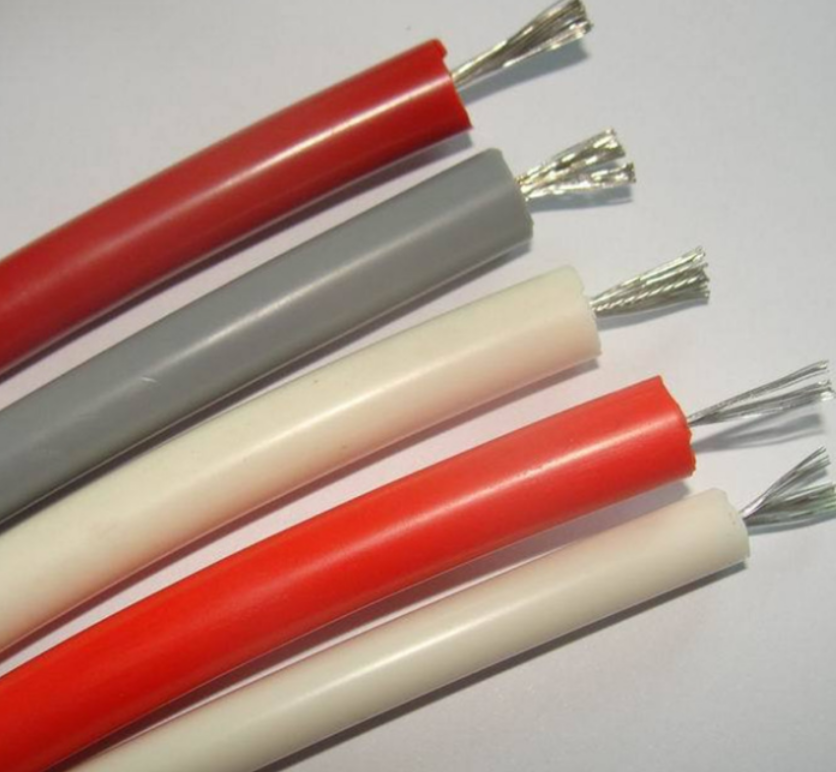

電機連接線JG-1*240適用于直接長久地與電機繞組連接并引出機殼或繞組與電機殼體上的接線柱相連接之用。電纜連續運行導體***高溫度為180℃。
型號及名稱：
型號 | 名稱 | 主要使用范圍 |
JG-500V | 硅橡膠絕緣電機繞組引接軟線 | 運用于交流額定電壓500V的電機 |
JG-1000V | 硅橡膠絕緣電機繞組引接軟線 | 運用于交流額定電壓1000V的電機 |
JG-3000V | 硅橡膠絕緣電機繞組引接軟線 | 運用于交流額定電壓3000V的電機 |
JG-6000V | 硅橡膠絕緣電機繞組引接軟線 | 運用于交流額定電壓6000V的電機 |
JG-10000V | 硅橡膠絕緣電機繞組引接軟線 | 運用于交流額定電壓10000V的電機 |
標稱截面mm2 | 導體結構 | 20℃時導體電阻 | 平均外徑上限mm | |
500V | 1000V | |||
0.75 | 24/0.20 | 26.7 | 3.7 | 4.1 |
1.0 | 32/0.20 | 20.0 | 3.9 | 4.3 |
1.5 | 30/0.25 | 13.7 | 4.2 | 4.6 |
2.5 | 49/0.25 | 8.21 | 5.3 | 5.7 |
4 | 56/0.30 | 5.09 | 6.2 | 6.6 |
6 | 84/0.30 | 3.39 | 7.0 | 7.4 |
10 | 84/0.40 | 1.95 | 8.7 | 9.2 |
16 | 126/0.40 | 1.24 | 10.0 | 10.5 |
25 | 196/0.40 | 0.795 | 12.1 | 12.6 |
35 | 276/0.40 | 0.565 | 14.1 | 14.6 |
50 | 396/0.40 | 0.393 | 16.5 | 17.0 |
70 | 360/0.50 | 0.277 | 18.8 | 19.3 |
95 | 475/0.50 | 0.210 | 21.5 | 21.9 |
120 | 608/0.50 | 0.164 | 24.1 | 24.5 |
150 | 756/0.50 | 0.132 | 26.9 | 27.4 |
185 | 925/0.50 | 0.108 | 29.3 | 29.7 |
240 | 1221/0.50 | 0.0817 | 33.3 | 33.7 |
注：根據用戶需要，根據雙方協議，可生產交流額定電壓3000V、6000V、10000V等級的產品。
硅橡膠電纜 高壓電機引接線?主要技術性能：
電纜線浸水12小時后經受交流50Hz 5min 1.5kV和3kV電壓試驗。
電纜經受彎曲試驗。
