產品描述

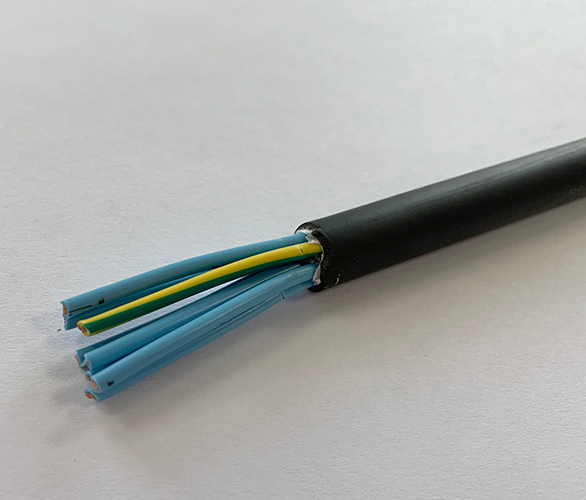

氟塑料絕緣高溫電力電纜FF FV
執行標準：氟塑料絕緣高溫電力電纜FF FV執行企業標準.
氟塑料絕緣高溫電力電纜FF FV適用范圍：
氟塑料絕緣高溫電力電纜FF FV適用于固定敷設在額定電壓0.6/1KV及以高溫環境下的輸配電線路中。
阻燃電纜主要用于有防火要求較高的場合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。
低煙低鹵阻燃電纜除保持阻燃電纜的一般特性和電氣性能外，還具有燃燒時發煙量小、氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃產品除了能滿足阻燃電費的使用要求外，還具有無鹵酸氣體釋出、發煙量小、產品腐蝕性氣體較少、阻燃性能好的特點。
氟塑料絕緣高溫電力電纜FF FV使用特性：
1、額定電壓：Uo/U為0.6/1KV。
2、電纜導體長期允許工作溫度
FF型不超過200℃；
ZR-FV、ZR-FV22型不超過105℃；
WD-FV、WD-FV22型不超過90℃
3、敷設時的環境溫度不低于0℃，低于0℃應預先加熱。
4、電纜允許彎曲半徑應不小于電纜外徑的15倍。
型號、名稱：
型號
| 名 稱
|
FF | 氟塑料絕緣和護套高溫電力電纜
|
ZR-FV | 氟塑料絕緣阻燃聚氯乙烯護套高溫電力電纜
|
WD-FV | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套高溫電力電纜
|
ZR-FV22 | 氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜
|
WD-FV22 | 氟塑料絕緣低煙無鹵阻燃聚氯乙烯護套鋼帶鎧裝高溫電力電纜
|
規格范圍
型號
| 芯數
| 標稱截面(mm2) |
FF | 1～４，3+1 | 1.5～240 |
ZR-FV，WD-FV | 1～４，3+1 | 1.5～185 |
ZR-FV22，WD-FV22 | 2～４，3+1 | 4～185 |
3+1芯
主線芯
| 中性線芯
| 主線芯
| 中性線芯
| 主線芯
| 中性線芯
|
4 | 2.5 | 25 | 16 | 95 | 50 |
6 | 4 | 35 | 16 | 120 | 70 |
10 | 6 | 50 | 25 | 125 | 70 |
16 | 10 | 70 | 35 | 185 | 95 |
注：1、對于B類絕緣線芯截面在10 mm2以上和R類絕緣線芯截面在50 mm2以上的軟電纜絕緣層允許采用阻燃保護層形式，以加強電纜的機械性能。
2、為了考慮電纜機械性能和安裝方便，對于大規格電纜可采用另加阻燃護套方式進行防保。
3、根據用戶需要，可以產生5芯電力電纜。
型號說明
項目
| 代號
| 說明
|
阻燃代號
| ZR D W | 阻燃型 低煙型 無鹵型 |
導體代號
| T X | 銅導體（省略） 鍍錫導體 |
絕緣材料代號
| F | 聚全氟乙丙烯（F46） |
護套材料代號
| V | 聚氯乙烯PVC |
鎧裝代號
| 2 3 | 鋼帶 細鋼絲 |
導體種類
| A B R | 單股導體X（可省略） 七股絞合導體 多股軟導體 |
交貨長度
無鎧裝電纜允許長度不小于500米，鎧裝電纜允許長度不小于200米。允許長度不小于30米短段電纜交貨，其數量應不超過交貨總長度的10%。
其它交貨長度應根據雙方協議長度交貨。
