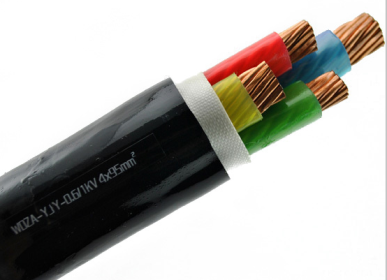

電力電纜YJV-4*185
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、產品特點及用途
電力電纜YJV-4*185適用于交流額定電壓35kV及以下動力裝置及電力線路中傳輸電能用,交聯聚乙烯絕緣電力電纜具有卓越的熱—機械性能,優異的電氣性能和耐化學腐蝕性能,它還具有電纜重量輕,運輸敷設方便，不受落差限制等優點，因此廣泛應用于冶金、電力、石化企業和城市電網建設。
二、電力電纜YJV-4*185產品執行標準,GB/T12706等效采用IEC60502標準,阻燃耐火特性試驗執行GB/T12666-2008標準
三、使用特性
使用特性 | 交聯聚乙烯絕緣 | |
額定電壓U0/U | 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35 | |
導體***高工作溫度 | 90℃ | |
短路溫度（持續***長5S） | ≤250℃ | |
敷設時環境溫度 | ≥0 ℃時（低于0 ℃需預熱） | |
敷設時允許彎曲半徑 | 單芯電纜 | 不小于電纜外徑10倍 |
多芯電纜 | 不小于電纜外徑15倍 | |
阻燃特性 | 符合GB/T19666-2005A、B或C（IEC332-3） | |
四、基本型號及名稱
型號 | 產品名稱 |
YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJVD | 銅芯交聯聚乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜 |
YJE | 銅芯交聯聚乙烯絕緣聚烯烴護套低煙低鹵阻燃電力電纜 |
YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJV33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
注：鋁芯電纜在型號中加L，阻燃電纜在型號中加ZR。
五、代號名稱和含義
代號 | 代號含義 |
- | 非阻燃 |
ZR | 阻燃：分A、B、C三級 |
絕緣 | |
YJ | 交聯聚乙烯 |
E | 低煙無鹵阻燃聚烯烴 |
護套 | |
V | 聚氯乙烯 |
VD | 低煙低鹵阻燃聚氯乙烯 |
鎧裝 | |
2 | 雙鋼絲鎧裝 |
3 | 細鋼絲鎧裝 |
4 | 粗鋼絲鎧裝 |
六、主要技術指標：
1、成品電纜導體直流電阻（符合GB/T3956規定），參照附錄A表1；
2、工頻電壓試驗：
U0為3.6kV及以下電纜：2.5U0+2/5min不擊穿；
U0為3.6kV以上至18kV電纜：3.5U0/5min不擊穿；
U0為18kV以上至26kV電纜：3.5U0/5min或2.5U0/30min。
3、局部放電試驗：在1.73U0下放電量不大于10pc。
