產品描述
可恢復感溫電纜JTW-LD-HK3003/85/1055
可恢復感溫火災探測器電纜以下簡稱探測器）是一種可恢復式火災探測產品，該探測器以GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。
二.工作原理

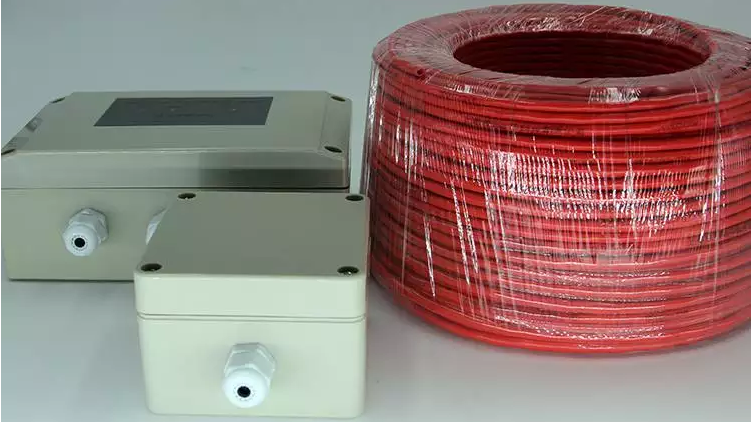

探測器由感溫電纜、信號處理單元、終端單元組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為 0.6mm 的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。
三. 主要功能特點及技術性能
1.符合中華人民共和國*** GB16280-2014《線型感溫火災探測器》的相關要求。
其動作性能的受熱長度為 1 米。
2.具有定溫報警功能，定溫報警閾值為 105℃ 。
3.使用長度≤200m。
4.具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。
5.可以監視感溫電纜的開路、短路故障。
6.感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。
四．主要技術參數：
1. | 報警溫度 105℃±10％ | ||
2. | 使用環境溫度：-40℃～70℃ | ||
3. | 使用環境相對濕度：≤95％，無凝露. | ||
4. | 工作電壓： DC 24V-+50%25% | ||
5. | 靜態監視電流： | 工作電壓 30V 時 ≤25mA | |
工作電壓 24V 時 ≤40mA | |||
工作電壓 10V | 時 ≤ 90mA | ||
6. | 報警狀態電流： | 工作電壓 30V 時 ≤40mA | |
工作電壓 24V | 時 ≤70mA | ||
工作電壓 10V | 時 ≤ 160mA | ||
7.自恢復保險絲: 400 mA
8．火警輸出形式： 繼電器（報警時閉合）輸出
故障輸出形式： 繼電器轉換觸點輸出
9．繼電器觸點容量：1A/24VDC
10. 外形尺寸:
信號處理單元外形尺寸(長×寬 ×高): 160.0mm × 100.0mm × 64.5mm 終端單元外形尺寸(長×寬 ×高):80mm ×82mm × 56mm
