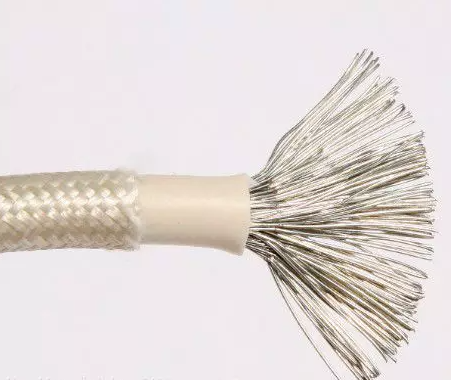

硅橡膠電纜YGC-HBR-1*25
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
產品特點:硅橡膠電纜YGC-HBR-1*25按企業標準 Q/CLG04-2003 制造。
用途:硅橡膠電纜YGC-HBR-1*25適用于發電、冶金、化工工業等高溫環境移動電器用設備之間電器連接。
型號和名稱:
型號 | 名稱 |
YGC | 銅芯硅橡膠絕緣及護套軟電纜 |
YGC-F46R | 銅芯聚全氟丙烯絕緣硅橡膠護套軟電纜 |
YGC-HBR | 銅芯高溫硅橡膠軟電纜 |
產品特點:硅橡膠電纜YGC-HBR-1*25按企業標準 Q/CLG04-2003 制造。
用途:硅橡膠電纜YGC-HBR-1*25適用于發電、冶金、化工工業等高溫環境移動電器用設備之間電器連接。
型號和名稱:
型號 | 名稱 |
YGC | 銅芯硅橡膠絕緣及護套軟電纜 |
YGC-F46R | 銅芯聚全氟丙烯絕緣硅橡膠護套軟電纜 |
YGC-HBR | 銅芯高溫硅橡膠軟電纜 |
硅橡膠電纜YGC-HBR-1*25使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的Z小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
規格及參考數據:
標稱截面mm2 | 芯數結構根/mm core | 電纜外徑 mm | 重量kg/km | 20℃ 時導體電阻（Ω/km ） |
3×4 | 53/0.31 | 15.80 | 248.80 | 4.64 |
3×6 | 77/0.31 | 19.20 | 427.80 | 3.11 |
3×10 | 77/0.41 | 23.80 | 764.40 | 1.84 |
3×16 | 119/0.41 | 28.80 | 1040.60 | 1.16 |
3×25 | 189/0.41 | 31.60 | 1552.50 | 0.729 |
3×35 | 265/0.41 | 34.80 | 2004.40 | 0.530 |
3×50 | 379/0.41 | 41.20 | 2710.00 | 0.392 |
3×70 | 530/0.41 | 51.60 | 3610.60 | 0.263 |
3×95 | 475/0.52 | 58.80 | 4857.50 | 0.192 |
3×120 | 551/0.52 | 60.40 | 5345.50 | 0.158 |
3×150 | 696/0.52 | 63.23 | 5808.70 | 0.134 |
3×185 | 851/0.52 | 68.90 | 6943.30 | 0.125 |
硅橡膠電纜YGC-HBR-1*25使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的Z小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
規格及參考數據:
標稱截面mm2 | 芯數結構根/mm core | 電纜外徑 mm | 重量kg/km | 20℃ 時導體電阻（Ω/km ） |
3×4 | 53/0.31 | 15.80 | 248.80 | 4.64 |
3×6 | 77/0.31 | 19.20 | 427.80 | 3.11 |
3×10 | 77/0.41 | 23.80 | 764.40 | 1.84 |
3×16 | 119/0.41 | 28.80 | 1040.60 | 1.16 |
3×25 | 189/0.41 | 31.60 | 1552.50 | 0.729 |
3×35 | 265/0.41 | 34.80 | 2004.40 | 0.530 |
3×50 | 379/0.41 | 41.20 | 2710.00 | 0.392 |
3×70 | 530/0.41 | 51.60 | 3610.60 | 0.263 |
3×95 | 475/0.52 | 58.80 | 4857.50 | 0.192 |
3×120 | 551/0.52 | 60.40 | 5345.50 | 0.158 |
3×150 | 696/0.52 | 63.23 | 5808.70 | 0.134 |
3×185 | 851/0.52 | 68.90 | 6943.30 | 0.125 |
