產品描述

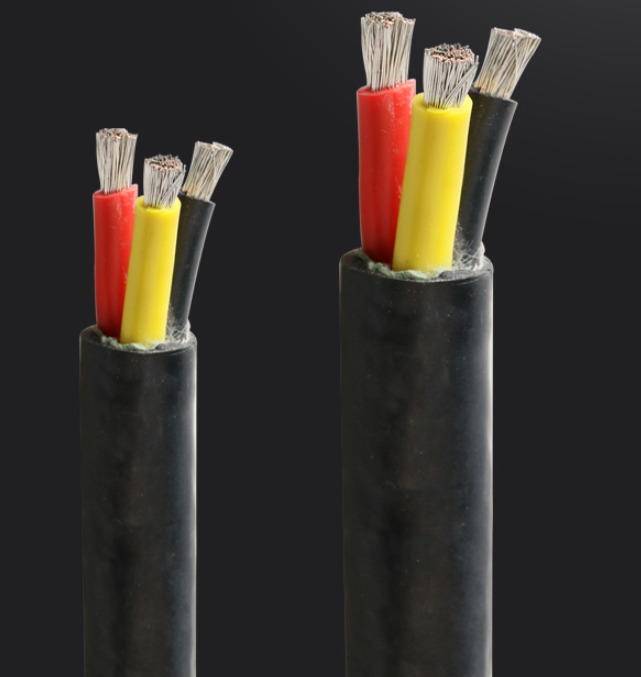

硅橡膠電纜YGVFZ YGVFC YFGC
一：產品特點及用途:硅橡膠電纜YGVFZ YGVFC YFGC適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準硅橡膠電纜YGVFZ YGVFC YFGC執行企業標準.阻燃耐火特性試驗執行GB12666-90要求
三：硅橡膠電纜YGVFZ YGVFC YFGC使用特性
1． 交流額定電壓：U0/U 0.6/1KV
工作溫度： 180℃
環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍
四：基本型號及名稱
使用特性：額定電壓:U0/U為450/750V、0.6/1KV。電纜導體長期允許工作溫度不超過180℃。
型號說明：見表1
| 項目 | 代號 | 說明 |
| 系列代號 | K | 耐高溫控制電纜 |
| 導體鍍層 | Y | 鍍銀 |
| 絕緣材料 | F F4 F47 | FEP工作溫度200℃ PTFE工作溫度260℃ PFA工作溫度285℃ |
| 屏蔽材料 | P0 P P2 | 鍍錫銅絲編織 鋼絲編織 銅帶 |
| 護套材料 | F H11 H9 V105 VF G | FEP工作溫度200℃ PTFE工作溫度260℃ PFA工作溫度285℃ 105℃阻燃PVC護套 丁腈護套 硅橡膠護套 |
| 鎧裝材料 | 22 32 | 鋼帶鎧裝 細鋼絲鎧裝 |
| 規格 | - | 芯數×導體截面(N×S) N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6（mm2) |
| 導體種類 (在括號內填寫) | A B C | 單股導體 七股絞合導體 多股軟導體 |
型號與名稱：表2
| 序號 | 型號 | 名稱 | 主要用途 |
| 1 | YGZ-450/750 | 中型硅橡膠絕緣高溫、防腐、耐油軟電纜 | 用于各種高溫移動電器設備和工具。 |
| 2 | YGVFZ-450/750 | 中型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜 | |
| 3 | YGC-600/1000 | 重型硅橡膠絕緣高溫、防腐、耐油軟電纜 | 用于各種高溫移動電器設備和工具、能承受較大的機械外力作用。 |
| 4 | YGVFC-600/1000 | 重型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜 | |
| 5 | YFGC-600/1000 | 重型F46硅橡膠絕緣高溫、防腐、耐油軟電纜 |
規格：見表3
| 型號 | 額定電壓（U0/U）（V） | 芯數 | 標稱截面（mm2) |
| YGZ、YGVFZ | 450/750 | 2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61 | 0.75-2.5 |
| YGC、YGVFC、YFGC | 600/1000 | 2、3、4、5 | 4-240 |
| 型號 | 產品名稱 |
| YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
| YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
| YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
| YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
| JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
| JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
| JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
| YGV | 硅橡膠絕緣聚氯乙烯護套電力電纜 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
| 代號 | 代號含義 |
| Y | 系列代號（移動軟電纜） |
| G | 硅橡膠 |
| C | 重型 |
| 22 | 鋼帶鎧裝 |
| P | 銅編織屏蔽 |
| R | 多股絞合導體 |
| J | 電機引接線 |
六：主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
