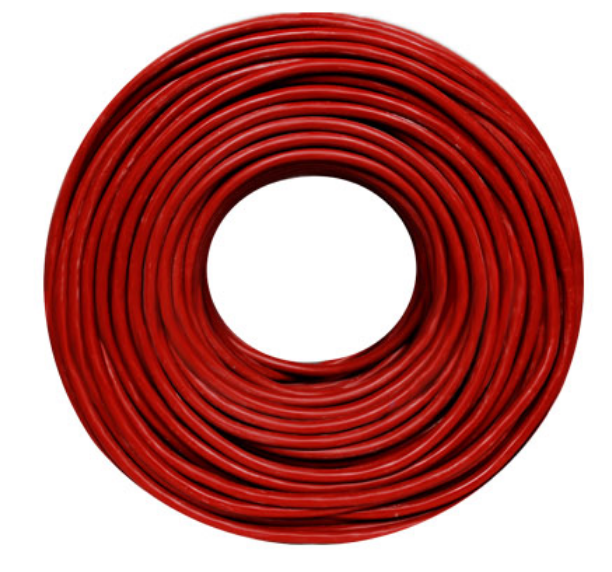

硅橡膠絕緣高溫電纜 200℃-YGC-4*4
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
硅橡膠絕緣高溫電纜 200℃-YGC-4*4
執行標準：硅橡膠絕緣高溫電纜 200℃-YGC-4*4執行企業標準.
硅橡膠絕緣高溫電纜 200℃-YGC-4*4產品特性：
1、額定電壓：450/750V
2、工作溫度：-60～+200℃
3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、護 套：硅橡膠
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
硅橡膠絕緣高溫電纜 200℃-YGC-4*4可在長期潮濕環境中使用，電性能及防水、防霉性能優越。 彎曲性能優良，***小彎曲半徑為電纜外徑16倍，可移動使用。使用于交流額定電壓450/750V及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫環境中使用。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
YGC產品技術參數表（1）
絕緣厚度 | 完成外徑 | |||||
2 × 4 | 56/0.30 | 0.70 | 4.10 | 1.40 | 11.0 | 5.09 |
3 × 4 | 56/0.30 | 0.70 | 4.10 | 1.60 | 12.0 | 5.09 |
4 × 4 | 56/0.30 | 0.70 | 4.10 | 1.80 | 13.5 | 5.09 |
5 × 4 | 56/0.30 | 0.70 | 4.10 | 1.80 | 14.6 | 5.09 |
6 × 4 | 56/0.30 | 0.70 | 4.10 | 1.80 | 16.0 | 5.09 |
7 × 4 | 56/0.30 | 0.70 | 4.10 | 1.80 | 16.0 | 5.09 |
10 × 4 | 56/0.30 | 0.70 | 4.10 | 2.20 | 20.0 | 5.09 |
12 × 4 | 56/0.30 | 0.70 | 4.10 | 2.40 | 22.0 | 5.09 |
2 × 6 | 84/0.30 | 0.70 | 4.90 | 1.60 | 13.0 | 3.39 |
3 × 6 | 84/0.30 | 0.70 | 4.90 | 1.60 | 13.8 | 3.39 |
4 × 6 | 84/0.30 | 0.70 | 4.90 | 1.80 | 15.4 | 3.39 |
5 × 6 | 84/0.30 | 0.70 | 4.90 | 1.80 | 16.8 | 3.39 |
6 × 6 | 84/0.30 | 0.70 | 4.90 | 2.00 | 18.8 | 3.39 |
7 × 6 | 84/0.30 | 0.70 | 4.90 | 2.00 | 18.8 | 3.39 |
10 × 6 | 84/0.30 | 0.70 | 4.90 | 2.20 | 23.4 | 3.39 |
2 × 10 | 84/0.40 | 1.0 | 6.60 | 1.80 | 17.0 | 1.95 |
3 × 10 | 84/0.40 | 1.0 | 6.60 | 1.80 | 18.0 | 1.95 |
4 × 10 | 84/0.40 | 1.0 | 6.60 | 2.00 | 20.0 | 1.95 |
5 × 10 | 84/0.40 | 1.0 | 6.60 | 2.40 | 22.8 | 1.95 |
2 × 16 | 126/0.40 | 1.2 | 8.40 | 2.50 | 21.8 | 1.24 |
3 × 16 | 126/0.40 | 1.2 | 8.40 | 2.60 | 23.2 | 1.24 |
4 × 16 | 126/0.40 | 1.2 | 8.40 | 2.60 | 25.6 | 1.24 |
5 × 16 | 126/0.40 | 1.2 | 8.40 | 2.80 | 28.2 | 1.24 |
2 × 25 | 196/0.40 | 1.30 | 10.10 | 2.6 | 25.4 | 0.795 |
3 × 25 | 196/0.40 | 1.30 | 10.10 | 2.6 | 27.0 | 0.795 |
4 × 25 | 196/0.40 | 1.30 | 10.10 | 2.6 | 29.6 | 0.795 |
5 × 25 | 196/0.40 | 1.30 | 10.10 | 2.6 | 32.80 | 0.795 |
2 × 35 | 494/0.30 | 1.4 | 11.5 | 2.4 | 28.0 | 0.565 |
3 × 35 | 494/0.30 | 1.4 | 11.5 | 2.6 | 30.0 | 0.565 |
4 × 35 | 494/0.30 | 1.4 | 11.5 | 2.6 | 33.0 | 0.565 |
3*50 | 396/0.40 | 1.6 | 14.0 | 2.8 | 36.0 | 0.393 |
4 × 50 | 396/0.40 | 1.6 | 14.0 | 2.8 | 39.6 | 0.393 |
3 × 70 | 551/0.40 | 1.6 | 15.6 | 3.0 | 10.0 | 0.277 |
3 × 95 | 760/0.40 | 1.8 | 18.2 | 3.2 | 45.8 | 0.210 |
3 × 120 | 608/0.50 | 2.0 | 20.0 | 3.6 | 50.6 | 0.164 |
3 × 150 | 760/0.50 | 2.2 | 22.4 | 3.8 | 56.2 | 0.132 |
3 × 185 | 925/0.50 | 2.4 | 24.8 | 4.0 | 61.8 | 0.108 |
3 × 240 | 1221/0.50 | 2.6 | 28.2 | 4.2 | 69.4 | 0.082 |
YGC產品技術參數（2）
芯數×截面 | 導體結構 | 主線芯外徑 | 地線芯外徑 | 護套厚度 | 平均外徑 | |
3×1.5+1×1 | 48/0.20 | 32/0.20 | 2.80 | 2.60 | 1.4 | 9.50 |
3×2+1×1.5 | 40/0.25 | 48/0.20 | 3.20 | 2.80 | 1.50 | 10.70 |
3×2.5+1×1.5 | 49/0.25 | 48/0.20 | 3.50 | 2.80 | 1.7 | 12.0 |
3×4+1×2.5 | 56/0.30 | 49/0.25 | 4.10 | 3.50 | 1.8 | 13.5 |
3×6+1×4 | 84/0.30 | 56/0.30 | 4.90 | 4.10 | 1.8 | 15.4 |
3×10+1×6 | 84/0.40 | 84/0.30 | 6.60 | 4.90 | 1.80 | 19.5 |
3×16+1×10 | 126/0.40 | 84/0.40 | 8.40 | 6.60 | 2.60 | 24.6 |
3×25+1×16 | 196/0.40 | 126/0.40 | 10.10 | 8.40 | 2.60 | 28.60 |
3×35+1×25 | 494/0.30 | 196/0.40 | 11.50 | 10.10 | 2.60 | 32.20 |
3×50+1×35 | 396/0.40 | 194/0.30 | 14.0 | 10.10 | 2.80 | 37.80 |
3×70+1×50 | 551/0.40 | 396/0.40 | 15.6 | 11.5 | 3.0 | 42.2 |
3×95+1×50 | 760/0.40 | 396/0.40 | 18.2 | 14.0 | 3.2 | 48.5 |
3×120+1×70 | 608/0.50 | 551/0.40 | 20.0 | 15.6 | 3.6 | 53.6 |
3×150+1×70 | 760/0.50 | 551/0.40 | 22.4 | 15.6 | 3.8 | 58.3 |
3×150+1×95 | 760/0.50 | 760/0.40 | 22.4 | 18.2 | 3.80 | 60.0 |
3×185+1×70 | 925/0.50 | 551/0.40 | 24.8 | 15.6 | 4.0 | 64.2 |
3×185+1×95 | 925/0.50 | 760/0.40 | 24.8 | 18.2 | 4.2 | 65.8 |
3×240+1×95 | 1221/0.50 | 475/0.50 | 28.2 | 18.2 | 4.5 | 72.8 |
3×240+1×120 | 1221/0.50 | 608/0.50 | 28.2 | 20.0 | 4.5 | 75.0 |
