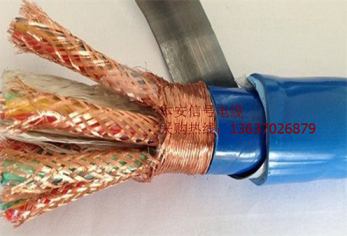

低煙無鹵絕緣本安用儀表計算機電纜
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、執行標準：低煙無鹵絕緣本安用儀表計算機電執行TICW06-2009
二、用途
低煙無鹵絕緣本安用儀表計算機電適用于交流額定電壓450/750V和300/500V系統的自動控制，傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號等存在爆炸危險的場合及其他防爆安全要求較高的場合，具有優異的抗干擾和屏蔽性能。
三、低煙無鹵絕緣本安用儀表計算機電使用特性
1、交流額定電壓（U0/U）：450/750V、300/500V。
2、***高工作溫度：聚乙烯絕緣不超過70℃；硅烷交聯聚乙烯絕緣不超過90℃；輻照交聯聚乙烯絕緣不超過105℃、125℃、135℃；聚氯乙烯絕緣不超過70℃；氟塑料絕緣不超過200℃。
3、***低環境溫度：氟塑料和硅橡膠護套電纜為-60℃；聚氯乙烯護套電纜為-15℃。
4、電纜安裝敷設溫度：氟塑料和硅橡膠護套電纜為-20℃；聚氯乙烯護套電纜為0℃。
5、電纜允許彎曲半徑：非鎧裝電纜和銅絲編織屏蔽軟電纜***小為電纜外徑的6倍；銅帶（銅塑復合帶）屏蔽、鋁塑復合帶屏蔽、鋼帶鎧裝、鋼絲纏繞鎧裝電纜***小為電纜外徑的12倍。
6、電纜護套一般為藍色。
四、產品型號名稱
1、低煙無鹵絕緣本質安全防爆電路用儀表計算機電纜
表2 產品型號名稱
型號 | 名 稱 |
WDZR-ia-DJYJ(F)PY | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYP | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2Y | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP2 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YP2 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3Y | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP3 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YP3 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PY23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYP23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2Y23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP2-23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YP2-23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3Y23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP3-23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YP3-23 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PY33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYP33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2Y33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP2-33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YP2-33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3Y33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP3-33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YP3-33 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PY93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYP93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2Y93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP2-93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YP2-93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3Y93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP3-93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YP3-93 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲編織鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYLS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YPLS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYPLS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YLS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP2LS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P2YP2LS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YLS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)YP3LS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)P3YP3LS03 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽聯鎖鎧裝無鹵低煙本安用阻燃儀表計算機電纜 |
WDZR-ia-DJYJ(F)PYR | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)YRP | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)PYRP | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅絲編織分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)P2YR | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)YRP2 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)P2YRP2 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)P3YR | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)YRP3 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
WDZR-ia-DJYJ(F)P3YRP3 | 銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包分屏蔽和總屏蔽無鹵低煙本安用阻燃儀表計算機軟電纜 |
五、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR-ia NH-ia WDZR-ia ia WDZN-ia | 阻燃：分A、B、C級 耐火：分A、B級 無鹵低煙阻燃：分A、B、C級 本質安全防爆 無鹵低煙阻燃耐火 |
類別用途 | DJ | 儀表計算機電纜 |
導體 | T （A） （B） R | 銅（省略） 第1種實心銅導體（省略） 第2種絞合銅導體（7股絞合） 第5種軟銅導體 |
絕緣材料 | Y YJ YJ(F) V F | 聚乙烯 硅烷交聯聚乙烯 輻照交聯聚乙烯 聚氯乙烯 氟塑料 |
護套材料 | V VF Y F G | 聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 聚乙烯、聚烯烴 氟塑料 硅橡膠 |
分屏蔽和總屏蔽材料 | P P1 P2 P3 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
外護層 （鎧裝及護套） | 22 32 23 33 92 93 LS LS02 LS03 | 鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼帶鎧裝聚烯烴護套 鋼絲纏繞鎧裝聚烯烴護套 鋼絲編織鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚烯烴護套 聯鎖鎧裝 聯鎖鎧裝聚氯乙烯護套 聯鎖鎧裝聚烯烴護套 |
