產品描述

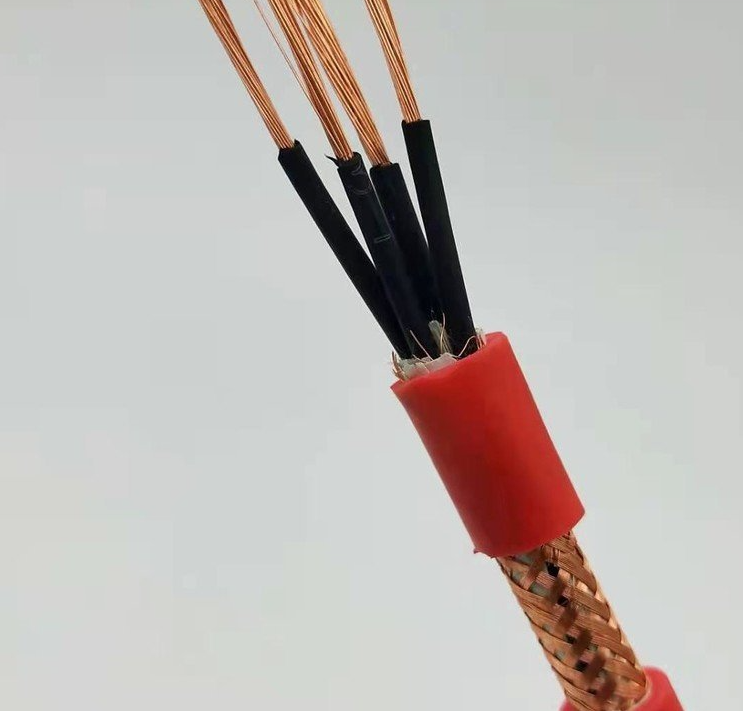

耐高溫控制電纜KFG KFGR KFGRP
耐高溫控制電纜KFG KFGR KFGRP適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，它與普通塑料絕緣控制電纜相比，絕緣采用氟塑料，產品具有比普通控制電 纜更高的耐熱等級，具有耐油、防水、耐磨、耐腐蝕性氣體、耐老化、不燃燒等優異性能，主要適用于冶金、電力、石化等行業具有移動耐溫等特殊要求的場合。
二、耐高溫控制電纜KFG KFGR KFGRP使用特性
1、交流額定電壓：U0/U為450/750V。
2、電纜導體長期允許工作溫度為： 氟塑料外護層為200℃,聚氯乙烯外護層為105℃,硅橡皮外護層為180℃ 。
3、電纜的敷設溫度應不低于：聚氯乙烯護套電纜0℃,硅橡皮護套電纜-20 ℃,氟塑料護套電纜-20℃。
4、電纜允許彎曲半徑：無鎧裝層的電纜,應不小于電纜外徑的6倍；有鎧裝層的電纜或帶銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍；有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
三、氟塑料絕緣耐高溫控制電纜型號及規格
1、電纜的型號及名稱如表1。
表1
型 號 | 名 稱 |
KFF | 氟塑料絕緣氟塑料護套控制電纜 |
KFFP | 氟塑料絕緣氟塑料護套銅絲編織屏蔽控制電纜 |
KFFR | 氟塑料絕緣氟塑料護套控制軟電纜 |
KFFRP | 氟塑料絕緣氟塑料護套銅絲編織屏蔽控制軟電纜 |
KFV | 氟塑料絕緣聚氯乙烯護套控制電纜 |
KFVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜 |
KFVR | 氟塑料絕緣聚氯乙烯護套控制軟電纜 |
KFVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
KFV22 | 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
KFVP22 | 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制電纜 |
KFVR22 | 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜 |
KFVRP22 | 氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制軟電纜 |
KFG | 氟塑料絕緣硅橡皮護套控制電纜 |
KFGP | 氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制電纜 |
KFGR | 氟塑料絕緣硅橡皮護套控制軟電纜 |
KFGRP | 氟塑料絕緣硅橡皮護套銅絲編織屏蔽控制軟電纜 |
注：產品根據用戶需要，可生產其它護層結構的電纜，也可生產阻燃、耐火型產品。 | |
2、電纜的標記如表2。
表2
項 目 | 代 號 | 說 明 |
阻燃特性 | ZR | 阻燃 |
系列代號 | K | 控制電纜 |
絕緣材料 | F | 氟塑料（F46） |
護套材料 | F | 氟塑料（F46） |
G | 硅橡皮 | |
V | 聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
導體結構 | A | 較硬導體 |
B | 較軟導體 | |
R | 多股絞合導體 |
四、氟塑料絕緣耐高溫控制電纜技術要求
1、成品電纜導體直流電阻應符合GB/T 9330-2018的規定。
2、成品電纜經受交流50Hz、2.5kV/5min電壓試驗不擊穿。
