產品描述

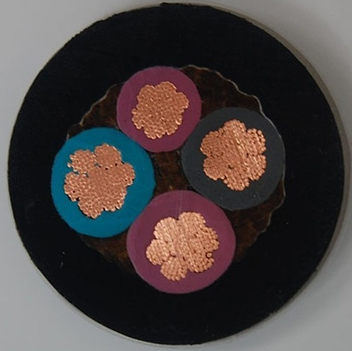

風能發電電纜FDEH，F(xiàn)DEF，F(xiàn)DES
一、風能發電電纜FDEH，F(xiàn)DEF，F(xiàn)DES額定電壓1.8/3kV及以下風力發電用耐扭曲軟電纜
（一）用途
風能發電電纜FDEH，F(xiàn)DEF，F(xiàn)DES產品適用于風力發電設備中葉輪機及固定安裝塔內貨其類似場合的1.8/3kV及以下風力發電用耐扭曲軟電纜。
（二）型號、M稱
1、型號代號的含義
風力發電用電纜系列代號 FD
阻燃C類 ZC（如用戶要求）
低煙無鹵阻燃C類 WDZC（如用戶要求）
銅導體 （T）省略
乙丙橡皮絕緣或其他相當?shù)暮铣蓮椥泽w絕緣 E
硅橡膠橡皮或其相當混合物絕緣 G
硅橡膠橡皮或其相當混合物護套 G
聚氨酯彈性體護套(TPU) U
氯磺化聚乙烯橡皮或其他相當?shù)暮铣蓮椥泽w護套 H
氯丁橡皮或其他相當?shù)暮铣蓮椥泽w護套 F
熱塑性彈性體護套 S
適應的醉低環境溫度： -55℃ （耐嚴寒型） -55
-40℃ （耐寒型） -40
-25℃： -25
2、型號、M稱
表1 電纜的型號和M稱
型號 | 額定電壓 | M稱 |
FDEF-25（-40） | 450/750V 0.6/1kV 1.8/3kV | 銅芯乙丙橡皮絕緣氯丁橡皮護套風力發電用（耐寒）耐扭曲軟電纜 |
FDES-25（-40） | 銅芯乙丙橡皮絕緣熱塑彈性體護套風力發電用（耐寒）耐扭曲軟電纜 | |
FDGG-40(-55) | 銅芯硅橡膠橡皮絕緣硅橡膠橡皮護套風力發用電耐寒(耐嚴寒)耐扭曲軟電纜 | |
FDGU-40(-55) | 銅芯硅橡膠橡皮絕緣聚氨酯彈性體護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜 | |
FDEU-40(-55) | 銅芯乙丙橡皮絕緣聚氨酯彈性體護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜 | |
FDEG-40(-55) | 銅芯乙丙橡皮絕緣硅橡膠橡皮護套風力發電用耐寒(耐嚴寒)耐扭曲軟電纜 | |
FDEH-25(-40） | 銅芯乙丙橡皮絕緣氯磺化聚乙烯橡皮護套風力發電用（耐寒）耐扭曲軟電纜 |
（三）規格
表2 電纜的規格
型號 | 額定電壓 | 芯數 | 標稱截面mm2 |
FDEF FDES FDGG FDGU FDEU FDEG FDEH FDES | 450/750V 0.6/1 kV | 2 | 1～25 |
3 | 1～300 | ||
3+1 | 4～185 | ||
4 | 1～300 | ||
5 | 1～25 | ||
6～36 | 1.5～4 | ||
1.8/3kV | 1 | 10～400 | |
3 | 10～240 |
（四）風能發電電纜FDEH，F(xiàn)DEF，F(xiàn)DES使用特性
1、導體的長期運行工作溫度90℃。
2、電纜醉低工作溫度：-40℃。（適合于寒冷地區）
3、短路時（醉長持續時間不超過5s）電纜的醉高溫度250℃。
4、電纜的醉小彎曲半徑：不小于電纜外徑的6倍。
5、電纜導體允許張力負荷：15N/mm2.
6、電纜具有耐扭（部分電纜）、耐油、耐濕熱（部分電纜）、耐紫外線、耐臭氧和耐鹽霧（部分電纜）。
