電動汽車用高壓屏蔽電纜(750V-1500V)
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

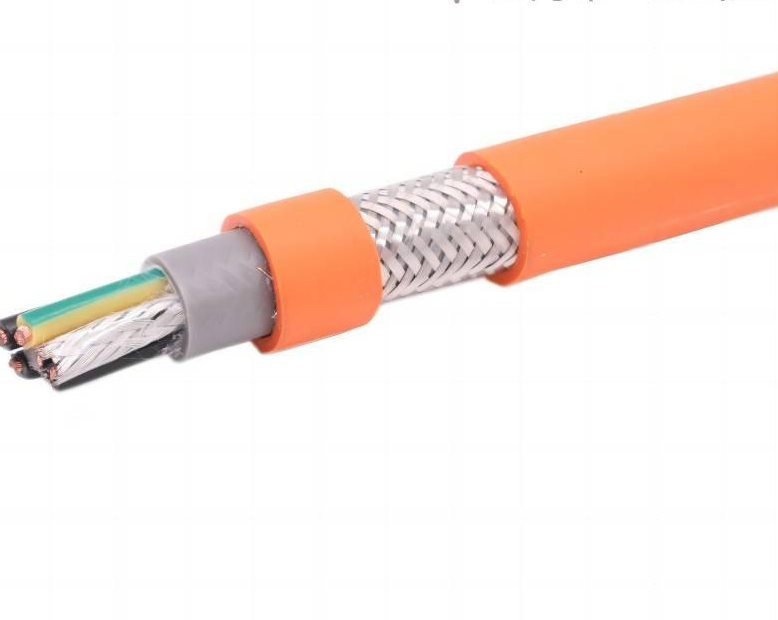

電動汽車用高壓屏蔽電纜(750V-1500V)
一、 產品特點及用途：電動汽車用高壓屏蔽電纜(750V-1500V)用于交流額定電壓1.5kV及以下電動汽車內部高壓電力輸送。
熱塑性彈性體護套電纜具有良好抗沖擊和抗疲勞性、高沖擊強度和良好的低溫柔韌性，同時良好的耐化學物質、油品、溶劑、耐候性以及高耐摩擦性。
交聯聚烯烴護套電纜具有耐磨、耐油、耐老化、耐氣候等特性，是一款性價比極高的高壓屏蔽電纜。
聚氨酯護套電纜具有其它電纜所不及的高強度、高韌性、耐磨、耐寒、耐油、耐水、耐老化、耐氣候等特性，同時具有高防水透濕性、防寒、抗菌、防霉、抗紫外線等許多優異的功能。
產品詳情
二、 產品標準
GB/T 12528、GB/T 25085、企業標準
三、 產品型號
| 名 稱 |
EV-SPS | 熱塑性彈性體絕緣熱塑性彈性體護套電動汽車高壓屏蔽電纜 |
EV-SPYJ | 熱塑性彈性體絕緣輻照交聯聚烯烴護套電動汽車高壓屏蔽電纜 |
EV-SPU | 熱塑性彈性體絕緣阻燃聚氨酯護套電動汽車高壓屏蔽電纜 |
四、 使用特性
1、 交流額定電壓Uo：1.5kV及以下
直流額定電壓為交流額定電壓的1.5倍
2、 電纜使用環境溫度：-40℃~70℃
3、 電纜長期工作溫度：-40℃～105℃ B級
-40℃～125℃ C級
4、 線纜阻燃：VW-1
5、 電纜允許***小彎曲半徑：電纜的彎曲半徑不小于電纜外徑的6倍。
產品參數
五、主要技術指標
絕緣及護套主要機械性能
序號 | 試驗項目 | 單位 | 材料代號 | ||
S | YJ | U | |||
1 1.1 1.2 2
2.1
2.2
3
3.1 3.2 | 老化前機械性能 抗張強度，***小 斷裂伸長率，***小 空氣箱老化后機械性能 —溫度（溫度偏差±2℃） —處理時間 抗張強度 老化后數值，***小 變化率，***大 斷裂伸長率 老化后數值，***小 變化率，***大 熱延伸 試驗溫度 負荷時間 機械應力 負荷下***大伸長率 冷卻后***大長久伸長率 |
N/mm2 %
℃ h
N/mm2 %
N/mm2 %
℃ min N/mm2 % % |
10.0 300
158 168
— ±25
— ±25
— — — — — |
9 125
158 168
— -25
100 -40
200±3 15 0.2 175 20 |
25.0 300
158 168
— ±30
300 ±30
— — — — — |
